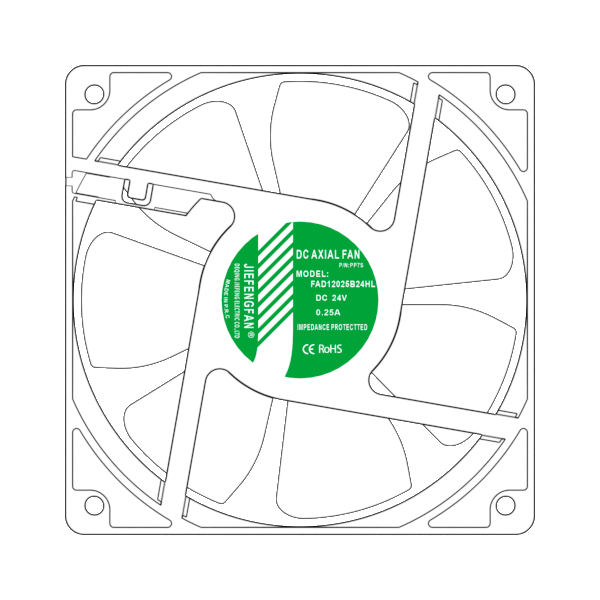

FAD12025B2HL-PP7S-B

FAD12025B2HL-PP7S-B

Product Parameters:

Brand：
JIEFENG FANS
Frame Type：
Standard Plastic Frame
Housing Material：
PBT+28%GF
Impeller Material：
PBT 28% Glass Fiber Reinforced
Number of Blades：
7
Overall Size：
120.0*120.0*24.9 MM
Mounting Size：
105.0*105.0 MM
Mounting Hole Diameter：
Φ4.3
Ventilation Opening Size：
φ116.0 MM
Motor Type：
Brushless Motor
Insulation Class：
B Class
Drive Type：
Ball Bearing
Power Type：
DC / Direct Current
Rated Voltage：
12V/24V/48V
Rated Power：
3.6/9.6 W
Working Temperature：
-30℃~+70℃
Working Humidity：
30%~70%RH
Speed：
2000/4500 RPM
Air Flow：
54.19/121.06 CFM
Static Pressure：
0.11/0.45 inch-H₂O
Noise Level：
57.1 dBA
Protection Grade：
IP43
Service Life：
50000 H
Weight：
152.0 g
Connection Method：
Lead-out Wire/Wiring Terminal
Safety Certification：
CE/ROHS
Custom Function：
Soft Start/Locked Rotor/RD/FG/PWM

Dimensional Drawing:


 Unit: mm

Technical Specifications:

Model Voltage Operating Voltage Range Current Power Speed Airflow Pressure Noise
PART NO.  VDC  VDC AMP Watt RPM CFM InH2O dBA
FAD12025×1LL 12 8.5～13.5 0.30  3.60  2000  54.19  0.11  33.3
FAD12025×1LML 12 8.5～13.5 0.40  4.80  2500  67.49  0.17  41.3
FAD12025×1ML 12 8.5～13.5 0.50  6.00  3000  82.86  0.23  46.1
FAD12025×1LHL 12 8.5～13.5 0.60  7.20  3500  95.13  0.30  50.6
FAD12025×1MHL 12 8.5～13.5 0.70  8.40  4000  108.29  0.37  53.0
FAD12025×1HL 12 8.5～13.5 0.80  9.60  4500  121.06  0.45  57.1
FAD12025×2LL 24 18～26.5 0.15  3.60  2000  54.19  0.11  33.3
FAD12025×2LML 24 18～26.5 0.20  4.80  2500  67.49  0.17  41.3
FAD12025×2ML 24 18～26.5 0.25  6.00  3000  82.86  0.23  46.1
FAD12025×2LHL 24 18～26.5 0.30  7.20  3500  95.13  0.30  50.6
FAD12025×2MHL 24 18～26.5 0.35  8.40  4000  108.29  0.37  53.0
FAD12025×2HL 24 18～26.5 0.40  9.60  4500  121.06  0.45  57.1
FAD12025×4LL 48 36～54 0.08  3.60  2000  54.19  0.11  33.3
FAD12025×4LML 48 36～54 0.10  4.80  2500  67.49  0.17  41.3
FAD12025×4ML 48 36～54 0.13  6.00  3000  82.86  0.23  46.1
FAD12025×4LHL 48 36～54 0.15  7.20  3500  95.13  0.30  50.6
FAD12025×4MHL 48 36～54 0.18  8.40  4000  108.29  0.37  53.0
FAD12025×4HL 48 36～54 0.20  9.60  4500  121.06  0.45  57.1
X is a variable value that represents different drive types.
