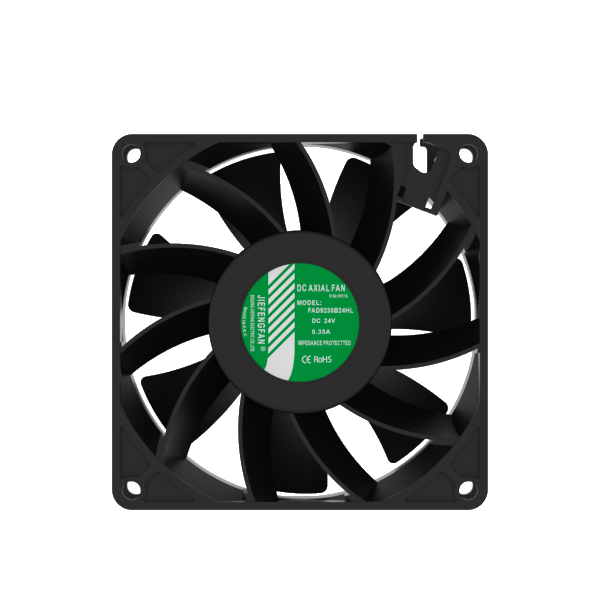

FAD9238B2HL-PP7S

FAD9238B2HL-PP7S

제품 사양:

브랜드：
JIEFENG FANS
프레임 유형：
High-pressure Plastic Frame
하우징 재질：
PBT+28%GF
날개 재질：
PBT 28% Glass Fiber Reinforced
날개 수：
7
외형 치수：
92.0*92.0*38.1 MM
장착 치수：
82.0*82.0 MM
장착 구멍 직경：
Φ4.3
통풍구 치수：
φ89.7 MM
모터 유형：
Brushless Motor
절연 등급：
B Class
구동 방식：
볼 베어링
전원 유형：
DC / Direct Current
정격 전압：
12V/24V/48V
정격 출력：
6.0/25.2 W
사용 온도：
-30℃~+70℃
사용 습도：
30%~70%RH
회전 속도：
3500/7000 RPM
풍량：
70.86/144.26 CFM
풍압：
0.33/1.22 inch-H₂O
소음 등급：
66.2 dBA
보호 등급：
IP43
수명：
50000 H
중량：
165.0 g
배선 방식：
Lead-out Wire/Wiring Terminal
안전 인증：
CE/ROHS
맞춤 기능：
Soft Start/Locked Rotor/RD/FG/PWM

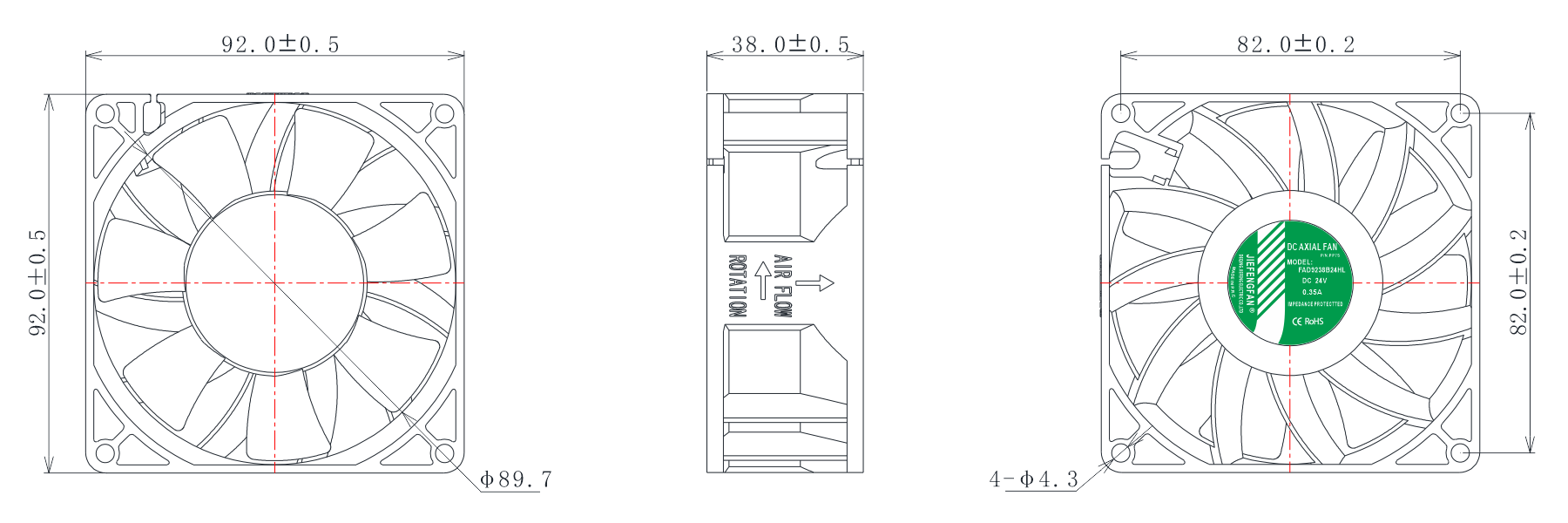

치수 도면:

Unit: mm

기술 사양:

모델 전압 작동 압력 범위 전류 출력 회전 속도 풍량 압력 소음
PART NO.  VDC  VDC AMP Watt RPM CFM InH2O dBA
FAD9238×1LL 12 8.5～13.5 0.50  6.00  3500  70.86  0.33  48.0
FAD9238×1ML 12 8.5～13.5 0.90  10.80  4500  94.09  0.56  55.1
FAD9238×1HL 12 8.5～13.5 1.20  14.40  5500  112.02  0.80  61.5
FAD9238×1HHL 12 8.5～13.5 1.60  19.20  6500  133.04  0.98  65.6
FAD9238×1VHL 12 8.5～13.5 2.10  25.20  7000  144.26  1.22  66.2
FAD9238×2LL 24 18～26.5 0.25  6.00  3500  70.86  0.33  48.0
FAD9238×2ML 24 18～26.5 0.45  10.80  4500  94.09  0.56  55.1
FAD9238×2HL 24 18～26.5 0.60  14.40  5500  112.02  0.80  61.5
FAD9238×2HHL 24 18～26.5 0.80  19.20  6500  133.04  0.98  65.6
FAD9238×2VHL 24 18～26.5 1.05  25.20  7000  144.26  1.22  66.2
X는 다양한 구동 방식을 나타내는 가변 값입니다.
