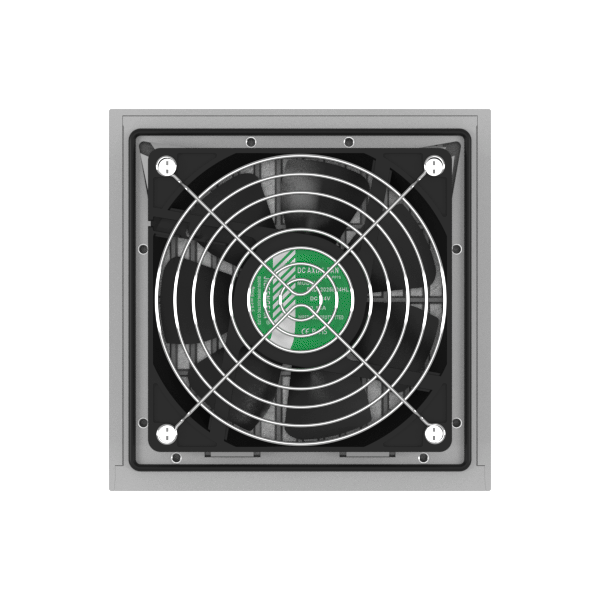

FW5503.24

FW5503.24

Product Parameters:

Marca：
JIEFENG FANS
Ventola corrispondente：
12025,12038
Materiale della griglia：
ABS
Colore della griglia：
RAL7035/RAL7032/RAL9005
Materiale delle pale：
PBT 28% Glass Fiber Reinforced
Numero di pale：
7
Dimensioni complessive：
155.0*155.0 MM
Dimensioni di montaggio：
128.0*128.0 MM
Diametro foro di montaggio：
M4.0
Dimensione apertura di ventilazione：
121.0*121.0 MM
Tipo di motore：
Brushless Motor
Classe di isolamento：
B Class
Tipo di trasmissione：
Cuscinetto a sfere
Tipo di alimentazione：
DC / Direct Current
Tensione nominale：
12V/24V/48V
Potenza nominale：
3.72/7.20 W
Temperatura di esercizio：
-10℃~+55℃
Umidità di esercizio：
30%~70%RH
Velocità：
2500/3000 RPM
Portata aria：
46.20/55.63 CFM
Livello di rumore：
42.1/47.7 dBA
Grado di protezione：
IP54
Durata：
40000 H
Peso：
325.4/613.4 g
Metodo di cablaggio：
Lead-out Wire/Terminal Tab/Wiring Terminal
Certificazione di sicurezza：
3C/CE/ROHS

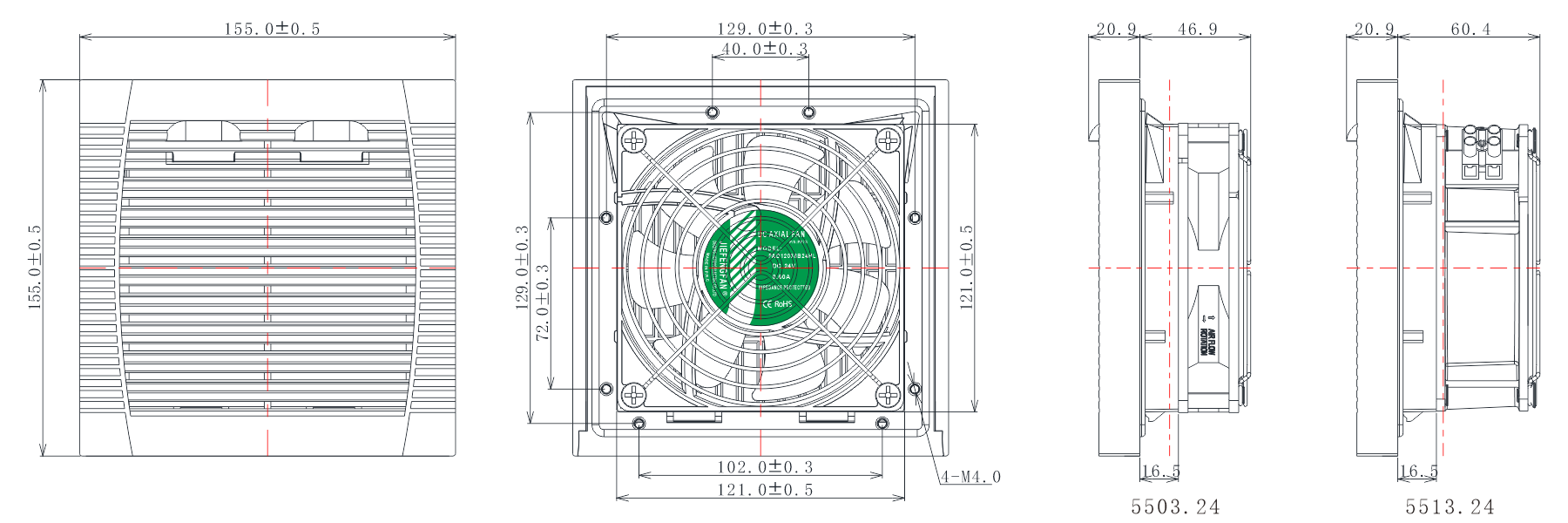

Disegno dimensionale:

 Unit: mm

Specifiche tecniche:

Modello Tensione Cuscinetto Corrente Potenza Velocità Portata d'aria Rumore
PART.NO.  VDC Style AMP Watt RPM CFM dBA
JW5503.12 12 BALL 0.31  3.72  2500  46.20  42.1
JW5503.24 24 BALL 0.16  3.72  2500  46.20  42.1
JW5503.48 48 BALL 0.08  3.72  2500  46.20  42.1
JW5513.12 12 BALL 0.60  7.20  3000  55.63  47.7
JW5513.24 24 BALL 0.30  7.20  3000  55.63  47.7
JW5513.48 48 BALL 0.15  7.20  3000  55.63  47.7
